熱拡散率測定


レーザフラッシュ法
金属やセラミックのような熱伝導のよい物質の測定に適しています。
オプションの冶具やソフトを使って、薄膜の熱伝導率の測定や多層材の熱伝導率の測定も可能です。

【測定原理】
レーザフラッシュ法は直径8〜10mm、厚さ0.5〜3mmの円盤状試料にレーザ光を照射し、裏面の温度履歴曲線を解析することにより、熱拡散率α、比熱Cpを求め、次の式から熱伝導率λを求めます。

   λ=α・Cp・ρ  (ρ:密度)

また、熱拡散率αは図1のt1/2(最高温度上昇ΔTmの1/2に達する時間)と厚さLから求めます。
   α=0.1388L2/t1/2

比熱Cpは、室温は標準試料との比較から求めます。
吸収熱量を一定にするために、グラッシーカーボンの受光板を試料に接着して測定し、図1のΔT0(試料からの熱損失を指数関数近似によって補正したときの最高温度上昇)を求め、同様にして求めた標準試料のΔT0と比較して試料の比熱を計算します。
高温での比熱は試料表面をカーボンスプレーで黒化処理して測定した高温と室温のΔT0を比較計算します。


図1


真空理工製熱定数測定 TC-3000


真空理工製熱定数測定 TC-7000

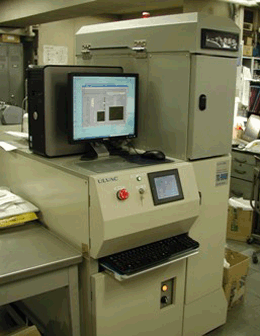

アルバック理工製熱定数測定装置 TC-9000


測定装置 測定温度範囲 測定雰囲気
真空理工製熱定数測定装置 TC-3000 −110〜1000℃ 大気中、真空中、
不活性ガス中(Ar)
真空理工製熱定数測定装置 TC-7000 室温〜1300℃ 大気中、真空中、
不活性ガス中(Ar)
アルバック理工製熱定数測定装置 TC-9000 室温〜1300℃ 大気中、真空中、
不活性ガス中(Ar)
